ACTIONNEUR ÉLECTRIQUE POUR
VANNES MULTI-TOURS
Contrôlez automatiquement vos vannes
avec précision et sécurité
L'ACTIONNEUR J4M EST CONÇU POUR LES Vannes MULTI-TOURS
Vannes à membrane, vannes à pointeau et autres.
POURQUOI J4M EST LE MEILLEUR ACTIONNEUR
MULTI-TOURS POUR VOTRE PROJET ?
MULTI-TENSION
Ce système contrôle et transforme le courant d'entrée, si nécessaire, en 24 V CC, qui est la tension à laquelle tous les moteurs d'actionneurs de la série J4M sont alimentés.
J4M S2-S40
24-240 VCC / VCA
J4M B2-B40
12VDC/VAC SEULEMENT
PCB divisé
Remplacement facile du PCB. Commun à tous les modèles.
BLUETOOTH
Pouvoir communiquer avec nos actionneurs, depuis n’importe quel appareil iOS ou Android. Depuis notre téléphone portable ou notre tablette, nous pouvons commander à notre actionneur l'ouverture/la fermeture ou l'arrêt. remplacement. Commun à tous les modèles.
moteur brushless
Pourquoi un moteur est-il meilleur brushless?
Puisqu’aucune brosse ne frotte contre quoi que ce soit, aucune énergie n’est perdue à cause du frottement. Cela signifie que les moteurs brushless Elles sont plus économes en énergie que les perceuses-brosses et peuvent fonctionner jusqu'à 50 % plus longtemps avec des batteries.
Ce type de moteur brushless nous permet de garantir les actionneurs pour 60 000 opérations ou 3 ans à compter de la date d'expédition.
Quelle est la différence entre un moteur brushless et un moteur normal ?
En résumé, les moteurs brushless Ils sont meilleurs que les unités brossées. Les utilisateurs peuvent profiter d’une maintenance réduite, d’une efficacité améliorée et d’une réduction de la chaleur et du bruit. Les moteurs sans balais sont des unités synchrones dotées d'un ou plusieurs aimants permanents. Outils électriques avec moteur brushless Ils sont désormais considérés comme des produits haut de gamme.
DPS
SYSTÈME DE POSITIONNEMENT
NUMÉRIQUE
Les entrées analogiques sont envoyées au CPU où elles sont traitées pour une comparaison continue avec la position de l'actionneur, ce qui permet d'obtenir une très haute sensibilité ainsi qu'une très haute répétabilité de la position (voir caractéristiques). Le DPS en communication avec le système électronique de l'actionneur permet une gestion complète du mouvement de l'actionneur.
Signal d'instrumentation 4-20 mA, 0-20 mA, 0-10 V ou 1-10 V.
VCO
Contrôle visuel
De fonctionnement
Une LED externe allumée en permanence indique le fonctionnement normal de l'actionneur. Il existe différentes fréquences de couleur de flash LED qui indiquent l'état de l'actionneur.
M.O.
Commande d'urgence manuelle amovible
Placer le levier en MANUEL déconnecte automatiquement le système électrique du train d'engrenages et la vanne peut être actionnée manuellement. Si après cela, le levier n'est pas ramené en position AUTO et qu'un signal de manœuvre est envoyé pour ouvrir ou fermer la vanne, l'actionneur ne bougera pas et la LED clignotera fréquemment indiquant que l'actionneur est en position manuelle.
DUTY
ou temps bas
Tension
Le DUTY est le temps total de manœuvre avant de démarrer la nouvelle manœuvre, c'est-à-dire le temps de mouvement plus le temps où l'actionneur doit être arrêté. Elle est généralement mesurée en %. Il est important de connaître le temps total de la manœuvre pour calculer le processus d'ouverture et de fermeture de la vanne. Exemples:
Duty 75%
ATC
Contrôle de la température
Un radiateur de 3,5 W à commande thermostatique maintient automatiquement la température intérieure au-dessus de 68 °F (20 °C) pour éviter les dommages causés par la condensation. Ne coupez jamais l’alimentation électrique à la fin de la manœuvre car nous déconnecterions l’ATC.
Plus d'informations techniques sur
L'actionneur J4M
MODÈLES D'ACTIONNEURS
Plage de force de 2 Nm à 45 Nm
PIÈCES D'ACTIONNEUR
DES MODÈLES

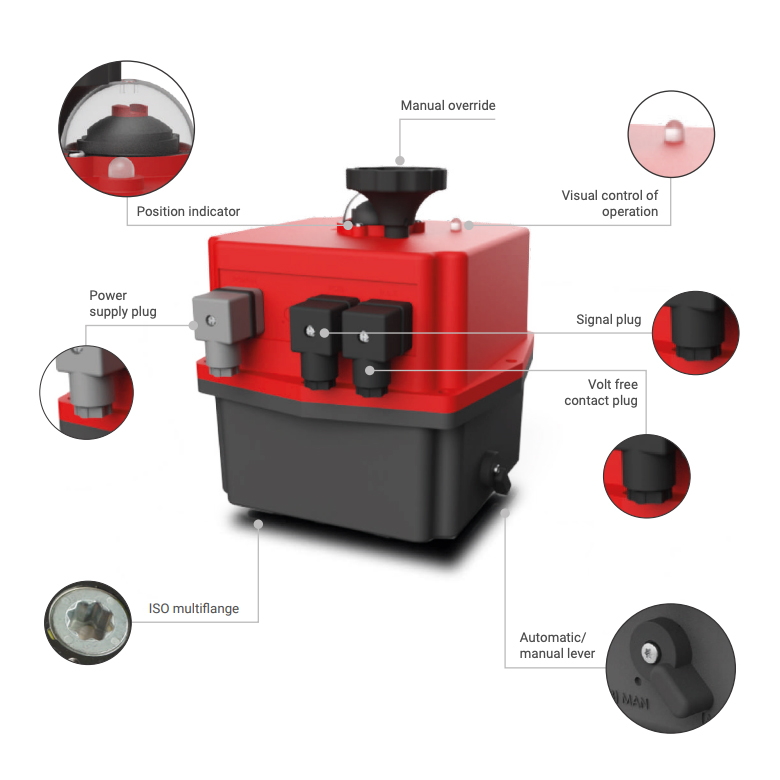

S2, S6, S10, B2, B6, B10
DES MODÈLES

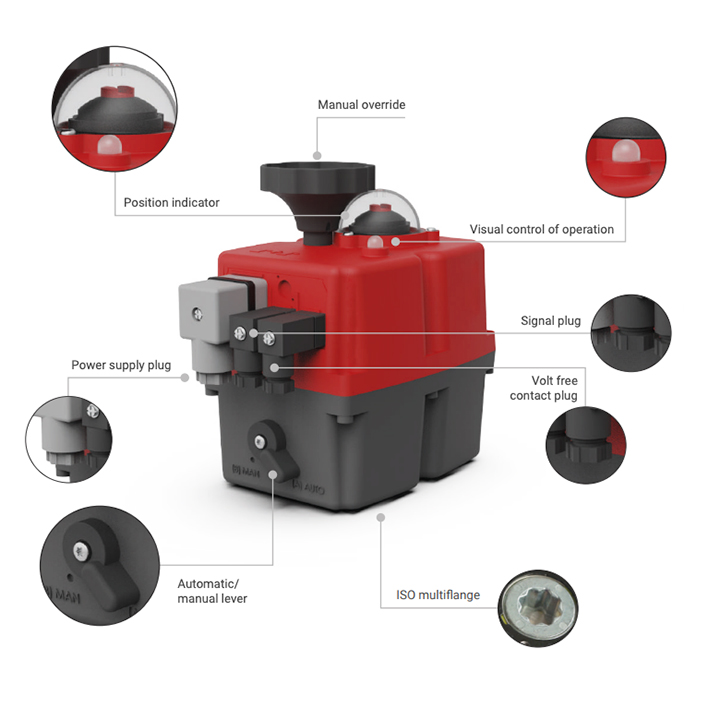

S25, S40, B25, B40
OPTIONS ADDITIONELLES
- Brancher et utiliser
- Chaque appareil peut être actionné manuellement.
- Il peut être consulté depuis le panneau de commande du PC.
- Rapide et flexible, de 3 à 255 actionneurs.
- Portée jusqu'à 1 200 m.
Option assemblée en usine
PRODUITS ASSOCIÉS
J4C – actionneur 1/4 de tour
Un actionneur intelligent qui s'adapte aux différentes vannes du marché en tenant compte des caractéristiques de chaque fabricant.
